Kommutator for elektroverktøy: Den lille komponenten bak pålitelig motorytelse

Når folk bruker elektroverktøy som elektriske boremaskiner, vinkelslipere, sager og poleringsmaskiner, fokuserer de vanligvis på motorkraft, hastighet og holdbarhet. Inne i mange børstede elektriske motorer spiller imidlertid en liten komponent en kritisk rolle i å konvertere elektrisk energi til mekanisk bevegelse -Kommutator for elektroverktøy. Selv om en kommutator bare er en liten del av motorenheten, påvirker dens design direkte motoreffektivitet, driftsstabilitet, støynivå og levetid. I bransjer som krever høyhastighets roterende utstyr, involverer kommutatorproduksjon nøyaktig konstruksjon, materialvalg og streng kvalitetskontroll.

Hva er en kommutator for elektroverktøy?

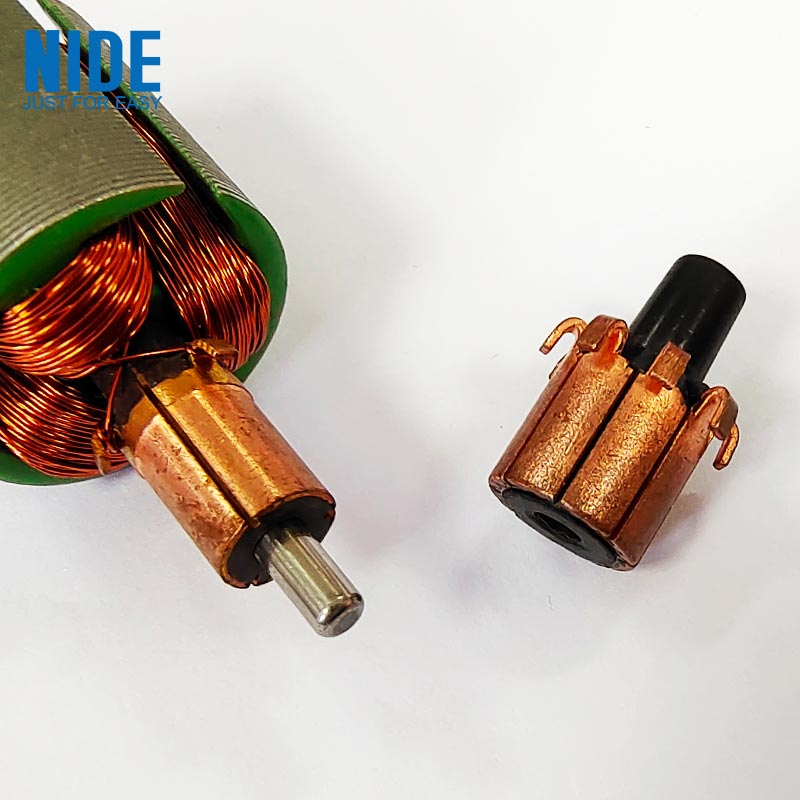

A Kommutator for elektroverktøyer en roterende elektrisk bryterkomponent som brukes i børstede likestrømsmotorer og universalmotorer. Hovedfunksjonen er å kontrollere retningen på strømmen som flyter gjennom motorviklingene, slik at motorrotoren kan fortsette å rotere. En typisk kommutator består av:

Komponent	Funksjon
Kobbersegmenter	Led elektrisk strøm mellom børster og rotorviklinger
Isolasjonsmateriale	Separerer individuelle kobbersegmenter elektrisk
Kjernestruktur	Gir mekanisk støtte for roterende drift
Tilkoblingsterminaler	Forbinder kommutatoren med motorviklinger

Under drift kommer kullbørster i kontakt med den roterende kommutatoroverflaten for å overføre elektrisk energi til motoren.

Hvorfor er kommutatoren viktig i elektroverktøymotorer?

En elektroverktøymotor fungerer under krevende forhold: Høy rotasjonshastighet Hyppig start og stopp Tung mekanisk belastning Kontinuerlig vibrasjon Kommutatoren må opprettholde stabil elektrisk kontakt under disse forholdene. En godt designet kommutator bidrar til å forbedre: Motoreffektivitet Rotasjonsstabilitet Elektrisk ledningsevne Verktøyets levetid Hvis kommutatoroverflaten slites ujevnt, kan det føre til problemer som: Økte gnister Redusert motoreffekt Overdreven varmeutvikling Forkortet børstens levetid

En industrihemmelighet: Overflatekvaliteten til kommutatoren betyr mer enn utseendet

En kommutator kan se ut som en enkel kobberkomponent, men overflatetilstanden er ekstremt viktig. Motorprodusenter følger nøye med på: Segmentpresisjon Overflatens ruhet Rundhetsnøyaktighet Isolasjonsavstand Selv små produksjonsforskjeller kan påvirke: Kontaktstabilitet med kullbørster Elektrisk motstand Varmeutvikling For høyhastighets elektroverktøy kan en liten ubalanse i den roterende komponenten skape vibrasjoner og redusere motorytelsen.

Materialer som brukes i elektroverktøykommutatorer

Materialkombinasjonen av en kommutator bestemmer dens elektriske og mekaniske ytelse.

Kobbersegmenter

Kobber brukes ofte på grunn av: Høy elektrisk ledningsevne God termisk ytelse Egnede mekaniske egenskaper

Isolasjonsmaterialer

Isolasjon mellom kobbersegmenter forhindrer elektriske kortslutninger. Vanlige materialer inkluderer: Glimmer Isolasjonsforbindelser med høy temperatur

Spesielle legeringsmaterialer

Noen applikasjoner bruker kobberlegeringer for å forbedre: Slitasjemotstand Mekanisk styrke Høyhastighetsytelse

Produksjonsprosessen bak en elektroverktøykommutator

Å produsere en pålitelig kommutator krever flere presisjonsprosesser.

Forming av kobbersegment

Kobberstykker er formet til nøyaktige segmenter i henhold til motordesignkrav.

Støping og montering

Kobbersegmenter festes med isolasjonsmaterialer for å skape en komplett roterende struktur.

Maskinering og overflatebehandling

Kommutatoroverflaten er nøyaktig behandlet for å sikre: Riktig diameter Glatt kontaktflate Stabil rotasjon

Testing

Kvalitetsinspeksjoner kan omfatte: Dimensjonsmåling Testing av elektrisk ledningsevne Isolasjonstesting Dynamisk balansetesting

Kommutator vs børsteløs motorteknologi

Med utviklingen av børsteløs motorteknologi har noen moderne elektroverktøy erstattet tradisjonelle børstede motorer. Forskjellene inkluderer:

Trekk	Børstet motor med kommutator	Børsteløs motor
Struktur	Bruker børster og kommutator	Bruker elektronisk kontrollsystem
Vedlikehold	Krever børstebytte over tid	Generelt mindre mekanisk slitasje
Koste	Mer økonomisk design	Høyere teknologikrav
Søknad	Vanlig i mange tradisjonelle elektroverktøy	Brukes i økende grad i avanserte verktøy

Til tross for børsteløs motorvekst, forblir kommutatorbaserte motorer mye brukt på grunn av deres modne teknologi, kostnadsfordeler og pålitelige ytelse.

Vanlige bruksområder for kommutatorer i elektroverktøy

Kommutatorer er mye brukt i motorer for:

Elektriske boremaskiner

Sørg for stabil rotasjon for bore- og festeoperasjoner.

Vinkelslipere

Støtt høyhastighetsrotasjon under krevende arbeidsforhold.

Elektriske sager

Oppretthold motordrift under skjærebelastninger.

Slipere og poleringsverktøy

Gi konsekvent hastighetskontroll for overflatebehandling.

Den skjulte utfordringen: Håndtere varme og slitasje

En av de største utfordringene i kommutatordesign er å kontrollere forholdet mellom elektrisk ytelse og mekanisk slitasje. Under drift: Børster skaper friksjon Elektrisk strøm genererer varme Rotasjon skaper mekanisk stress Et godt kommutatordesign må balansere: Konduktivitet Slitasjemotstand Temperaturstabilitet Kontaktpålitelighet Dette er grunnen til at materialvalg og produksjonsnøyaktighet er avgjørende.

Fremtidige trender for elektroverktøykommutatorer

Forbedret materialteknologi

Fremtidig utvikling kan fokusere på: Bedre slitesterke materialer Forbedret kobberlegeringsytelse Lengre levetid

Høypresisjonsproduksjon

Avansert produksjonsutstyr vil forbedre: Dimensjonsnøyaktighet Overflatekonsistens Motoreffektivitet

Hybridmotorutvikling

Selv om børsteløse motorer vokser, kan forbedrede børstede motorteknologier fortsette å tjene kostnadssensitive og industrielle applikasjoner.

Konklusjon: En liten komponent som støtter kraftige verktøy

En kommutator for elektroverktøy kan være skjult inne i motoren, men dens rolle er avgjørende for elektrisk energikonvertering og stabil drift. Gjennom presis produksjon, avanserte materialer og kontinuerlig forbedring, fortsetter kommutatorer å støtte pålitelig ytelse i bor, kverner, sager og mange andre elektroverktøy. Denne lille roterende komponenten viser hvordan selv de minste delene kan ha stor innflytelse på ytelsen til industrielt utstyr.
