Hva hindrer strøm fra å lekke gjennom motorviklingene dine?

Inne i hver elektrisk motor fører kobberviklinger strøm. De sitter inne i stålspor. Stål leder elektrisitet. Kobber leder elektrisitet. Hvis de berører, lekker strøm. Motoren shortser. Ytelsen synker. Til slutt svikter motoren.

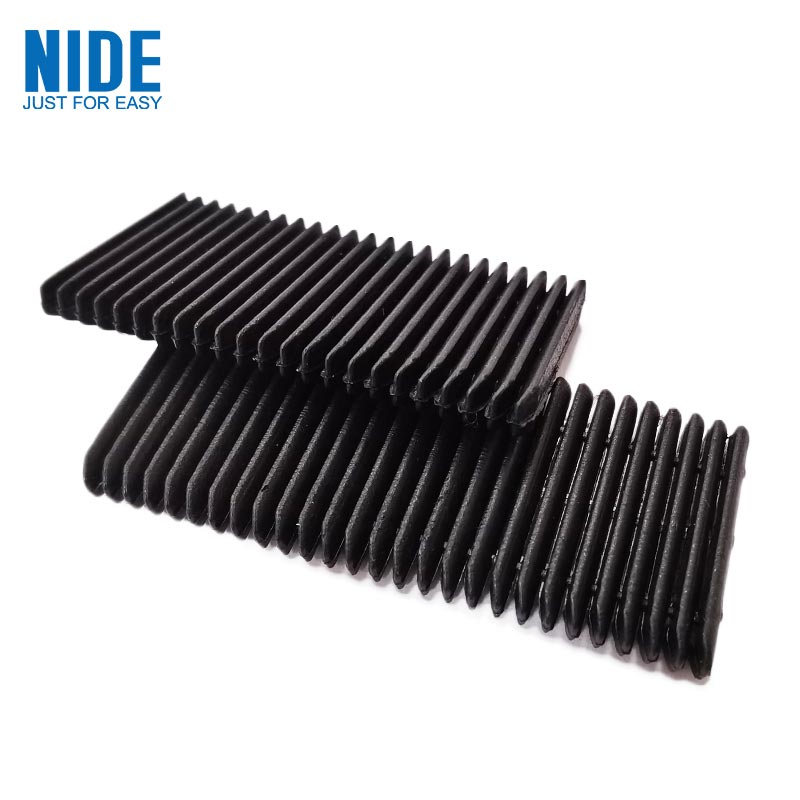

Det eneste som står mellom kobberet og stålet er et tynt ark materiale som kalleselektrisk isolasjonspapir.

Det ser ikke ut som mye. En brøkdel av en millimeter tykk. Skjær i presise former. Skyv inn i sporet før viklingene går inn. Men uten den fungerer ikke motoren.

Hva isolasjonspapir faktisk gjør

Statorkjernen er laget av stablede stållamineringer. Sporene er stanset inn i dem. Ingeniøren legger inn et stykke isolasjonspapir i hvert spor, brettet for å kle veggene. Deretter går viklingene inn. Deretter lukker sporkilen åpningen.

Avisen har tre jobber. Først, elektrisk isolasjon - stopp strømmen fra å hoppe fra kobberet til stålet. For det andre, mekanisk beskyttelse - demp viklingene mot de harde kantene på stållamineringene. For det tredje, termisk styring - noen kvaliteter hjelper til med å lede varme bort fra viklingene.

Hvis papiret svikter på noen av disse, svikter motoren.

De materielle familiene

Ikke alt isolasjonspapir er det samme. Ulike motorer trenger forskjellige materialer. Valget avhenger av temperatur, spenning, mekanisk stress og kostnad.

Tabellen nedenfor viser de vanligste typene som brukes i motorproduksjon i dag.

DMD er arbeidshesten. Den dekker de fleste standardmotorer til en rimelig pris. NMN legger til mekanisk seighet. NHN tilfører varmemotstand. Aramidpapir gir begge deler pluss overlegen dielektrisk styrke. Polyimidfilm er for trange steder.

Forstå temperaturklasser

Hvert isolasjonsmateriale har en temperaturvurdering. Dette er ikke markedsføring. Det er en testet grense.

Å velge feil klasse er en vanlig feil. Hvis motoren går på 140°C kontinuerlig, vil klasse B (130°C) mislykkes. Klasse F (155°C) er det minste sikre valget.

Men merk: temperaturklassifiseringen gjelder for kontinuerlig drift. Topptemperaturer kan være høyere. Gode ​​ingeniører legger til margin. En motor som går på 140 °C kontinuerlig bør få klasse H isolasjon, ikke bare klasse F.

Nøkkelparametre: Hva spesifikasjonsarket faktisk betyr

Nårvurdere isolasjonspapir, flere tekniske parametere betyr noe. Her er hva de mener.

Tykkelse.Målt i millimeter. Typisk rekkevidde er 0,15 mm til 0,40 mm for sporforinger. Tykkere papir gir høyere dielektrisk styrke og bedre mekanisk beskyttelse. Tynnere papir gir mer plass til kobber, og øker motorens krafttetthet. Avveiningen er ingeniørmessig skjønn.

Dielektrisk styrke.Målt i kilovolt per millimeter. Dette forteller deg hvor mye spenning papiret kan blokkere før det brytes ned. En typisk verdi for DMD er 5-8 kV for et 0,2 mm ark. Høyere er bedre, men det faktiske kravet avhenger av motorspenningen. For en 400V EV-motor er 3-5 kV tilstrekkelig. For 800V-systemer er 6-8 kV sikrere.

Strekkstyrke.Målt i Newton per 15 mm bredde. Dette forteller deg hvor mye trekkkraft papiret kan ta før det rives. Viktig fordi papiret er brettet og lagt inn av maskin. Svake papirrevner under montering. Nedetid følger.

Forlengelse ved brudd.Prosentandel av strekk før riving. Papir som strekker seg 10-15 % er mer tilgivende under bretting. Sprøtt papir sprekker ved skarpe hjørner.

Kantrivemotstand.Målt i Newton. Papir blir brettet. Bretter skaper stresspunkter. Hvis kantrivningsmotstanden er lav, deler papiret seg ved brettelinjen under innføringen.

En god leverandør oppgir disse tallene på materialsertifikatet. En dårlig leverandør sier "den oppfyller industristandarder" uten å oppgi faktiske testverdier.

Hvorfor EV-motorer er forskjellige

Elektriske kjøretøymotorer har endret markedet for isolasjonspapir. Kravene er strengere.

Høyere temperaturer.EV-motorer går varmere enn industrimotorer. Væskekjøling hjelper, men hotspots når fortsatt 160-180°C. Klasse H-materialer (180°C) er standard. Noen produsenter går over til klasse C (220°C) for neste generasjons design.

Høyere spenninger.Tidlige EV-motorer kjørte på 300-400V. Nyere systemer kjører på 800V. Kommende systemer vil kjøre på 1200V eller høyere. Kravene til dielektrisk styrke er doblet. Papir som fungerte for 400V er kanskje ikke trygt for 800V.

Oljeeksponering.Mange EV-motorer bruker olje til kjøling og smøring. Isolasjonspapiret sitter i den oljen. Noen materialer sveller eller brytes ned i olje. Polyimidbaserte papirer fungerer godt. Polyesterbasert papir kan ha begrensninger. Be om testdata for oljekompatibilitet.

Automasjon.EV-motorproduksjonslinjer kjører med høy hastighet. Papir mates fra ruller, kuttes, brettes og legges inn automatisk. Materialkonsistens er viktig. Tykkelsevariasjoner på ±0,01 mm kan blokkere en automatisert matermaskin.

Tre virkelige problemer som skjer på produksjonslinjer

Teoretiske materialegenskaper er én ting. Hva som faktisk går galt på fabrikkgulvet er et annet.

Problem én: papir rives under bretting.Maskinen bretter papiret til en U-form for å kle sporet. Hvis papiret har lav kantrivningsstyrke, deler det seg ved brettelinjen. Linjen stopper. En operatør fjerner papirstoppen. Produksjonen gjenopptas. Dette skjer dusinvis av ganger per skift med dårlig materiale.

Problem to: papirdimensjoner endres med fuktighet.Aramidpapir absorberer fuktighet fra luften. Ved høy luftfuktighet utvider den seg. Ved lav luftfuktighet krymper den. Maskinen er kalibrert for én størrelse. Når papiret endrer størrelse, endres den brettede formen. Innsettingen mislykkes. Gode ​​leverandører sender papir i fuktsikker emballasje. Gode ​​fabrikker lagrer det i klimakontrollerte rom.

Problem tre: limforurensning.Noe isolasjonspapir har et varmeaktivert klebelag på den ene siden. Etter innsetting, varmebinder papiret til sporveggene. Hvis limet siver ut under lagring eller overføring, fester det seg til maskinføringer. Støv samler seg. Justeringsdrift. Løsningen er ren produksjon og riktige utløserforinger.

Hvordan spesifisere isolasjonspapir riktig

Her er et ekte spesifikasjonseksempel for en EV-motor trekkraft.

Send dette til tre leverandører. Sammenlign testrapportene de gir. Spør om variasjon - batch til batch, rull til rull. Leverandøren som svarer med data er den du skal stole på.

Seks spørsmål kjøpere stiller

Kan jeg bruke samme isolasjonspapir for alle motorene mine?
Ikke vanligvis. Ulike motorer kjører med forskjellige temperaturer og spenninger. Standardisering på ett materiale forenkler lagerbeholdningen, men tvinger deg til å bruke et materiale av høyere kvalitet enn nødvendig for enkelte motorer, noe som øker kostnadene. Eller du bruker et materiale av lavere kvalitet og risikerer svikt. Bedre å kvalifisere to eller tre materialer og matche dem til applikasjoner.

Hva er forskjellen mellom NMN og NHN?
Mellomlaget. NMN bruker polyesterfilm. NHN bruker polyimidfilm. Polyimid tåler høyere temperaturer. For motorer som kjører under 155°C, er NMN greit. For 155-180°C, velg NHN. Kostnadsforskjellen er beskjeden.

Betyr tykkere papir alltid bedre isolasjon?
Ikke alltid. Dielektrisk styrke øker med tykkelsen, men mekanisk passform blir hardere. Tykt papir tar opp plass inne i sporet. Den plassen kunne ha holdt mer kobber. Motordesignere bytter isolasjonstykkelse mot kobberfylling. Tynnere papir gir mer kobber, høyere effekt, men krever bedre prosesskontroll.

Hva er holdbarheten til isolasjonspapir?
Avhenger av oppbevaringsforholdene. I originalemballasje holder klimakontrollert, aramidpapir i årevis. Polyesterbaserte materialer kan brytes ned raskere. De viktigste risikoene er fuktopptak og aldring av lim. Hvis papir har vært lagret i mer enn to år, test en prøve før bruk.

Hvordan vet jeg om en leverandørs papir er konsistent?
Be om Cpk-data om tykkelse. En Cpk på 1,33 eller høyere betyr at prosessen er i stand. Be også om batch-til-batch testrapporter. Hvis en leverandør ikke kan produsere disse, kontrollerer de ikke prosessen sin.

Kan isolasjonspapir resirkuleres?
Det meste er herdeplast eller høyytelses termoplast. Gjenvinning er vanskelig. Noen aramidpapirer kan gjenopptas, men prosessen er ikke allment tilgjengelig. Bransjefokuset er på å redusere avfall ved skjæring og innsetting, ikke på gjenvinning etter forbruk.

En merknad om kompatibilitet med sporkiler

Isolasjonspapirlinjer sporveggene. Sporkilen lukker åpningen. De må jobbe sammen.

Kilen presser mot papiret ved sporåpningen. Hvis papiret er for mykt, vil kilen grave seg inn i det. Hvis papiret er for sprøtt, vil det sprekke ved kilekontaktpunktet.

For EV-motorer kobler mange ingeniører aramidpapir med aramidkiler. Samme materialfamilie, lignende termisk ekspansjon og mekanisk oppførsel. For generelle motorer er DMD-papir med glassfiberkiler en velprøvd kombinasjon.

Ved bestilling fra en leverandør, spesifiser begge varene samlet. Leverandøren kan da matche materialsystemene.
