6641 F klasse DMD isolasjon Papirfilm elektrisk motorisolasjonsmateriale er et trelags komposittmateriale laget av ett lag polyesterfilm og to elektriske polyesterfiberfiber og limt med F-klasse harpiks. Med gode mekaniske egenskaper og elektriske egenskaper har polyesterfiberduk god adsorpsjonskapasitet og kan absorbere harpiks under impregnering.
Egenskaper |
Enhet |
Parameter |
||||||||||
Isolasjonspapirtykkelse |
MM |
0.13 |
0.15 |
0.18 |
0.20 |
0.23 |
0.25 |
0.30 |
0.35 |
0.40 |
0.45 |
0.50 |
Tykkelsesavvik |
MM |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
±0,03 |
±0,03 |
±0,04 |
±0,04 |
±0,05 |
±0,05 |
Grammatikk og avvik |
GSM |
130±13 |
152±15 |
187±19 |
205±21 |
240±24 |
275±27 |
322±32 |
375±38 |
466±47 |
536±54 |
606±61 |
Filmtykkelse |
MM |
0.036 |
0.050 |
0.075 |
0.075 |
0.100 |
0.125 |
0.150 |
0.188 |
0.250 |
0.300 |
0.350 |
Spenningsammenbrudd |
KV |
≥5 |
≥6 |
≥7 |
≥7 |
≥9 |
≥10 |
≥12 |
≥15 |
≥18 |
≥20 |
≥22 |
Strekkfasthet (MD |
N/CM |
≥ 60 |
≥ 90 |
≥110 |
≥120 |
≥140 |
≥170 |
≥ 200 |
≥270 |
≥ 340 |
≥ 360 |
≥ 390 |
Strekkfasthet (TD) |
N/CM |
≥40 |
≥80 |
≥ 100 |
≥105 |
≥120 |
≥150 |
≥180 |
≥ 200 |
≥280 |
≥ 300 |
≥ 320 |
6641 F klasse DMD isolasjonspapir er mye brukt i motorisolasjonsspor, fase- og foringsisolering av motorer. Mellomlagsisolasjon i transformatoren. Den er også mye brukt i automatisk spoleinnsettingsmaskin for kileinnsetting.

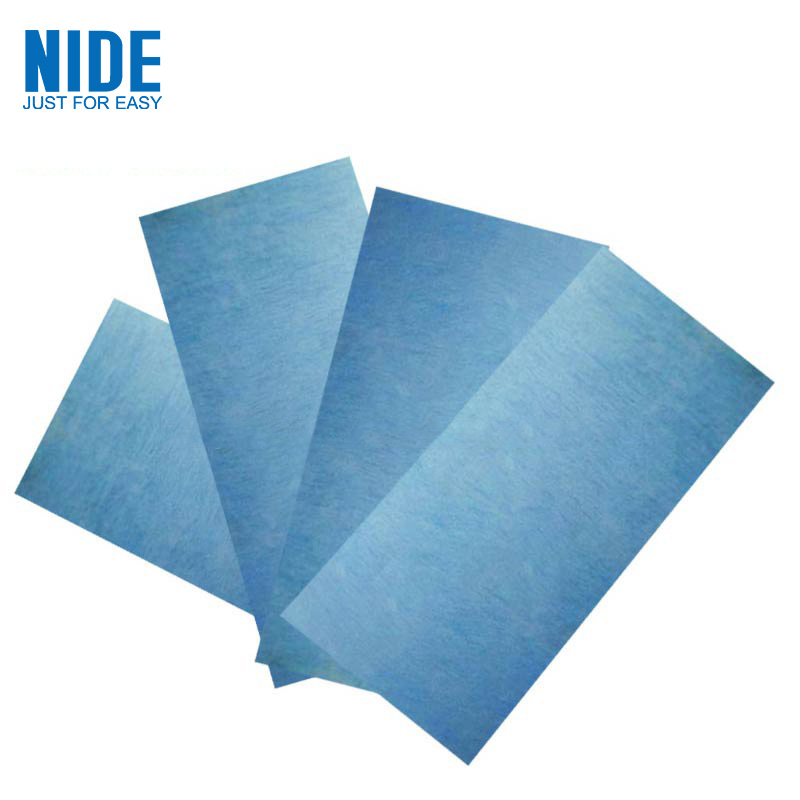

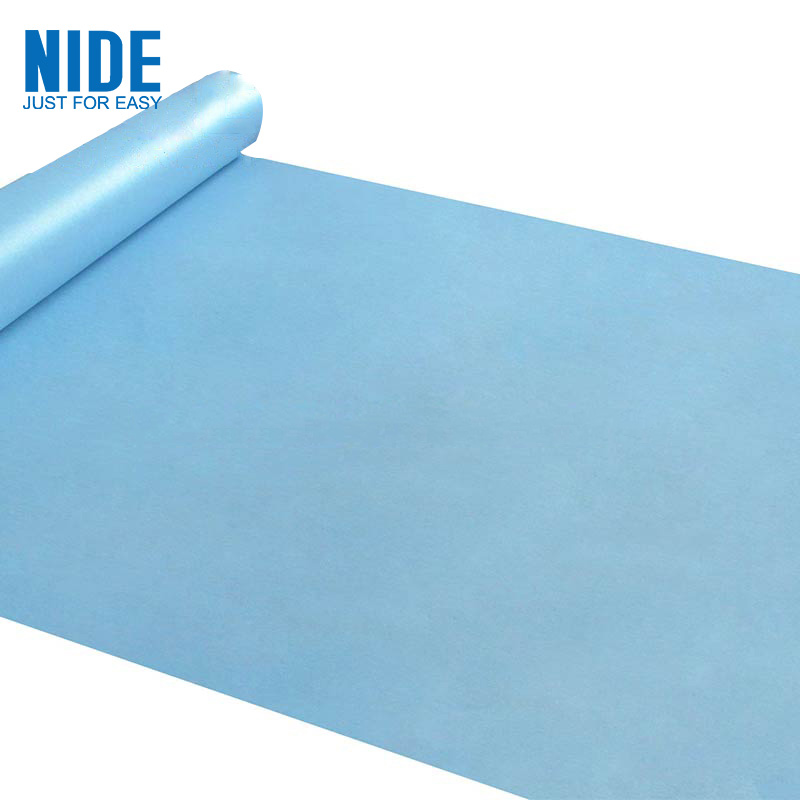

6641 F klasse DMD isolasjonspapir for motorisolasjon
Det vil være bedre om kunden kunne sende oss en detaljert tegning inkludert informasjon nedenfor.
1. Type isolasjonsmateriale: isolasjonspapir, kile, (inkludert DMD, DM, polyesterfilm, PMP, PET, rød vulkanisert fiber)
2. Dimensjon isolasjonsmateriale: bredde, tykkelse, toleranse.
3. Termisk klasse isolasjonsmateriale: Klasse F, Klasse E, Klasse B, Klasse H
4. Isolasjonsmaterialeapplikasjoner
5. Nødvendig mengde: normalt vekten
6. Andre tekniske krav.
