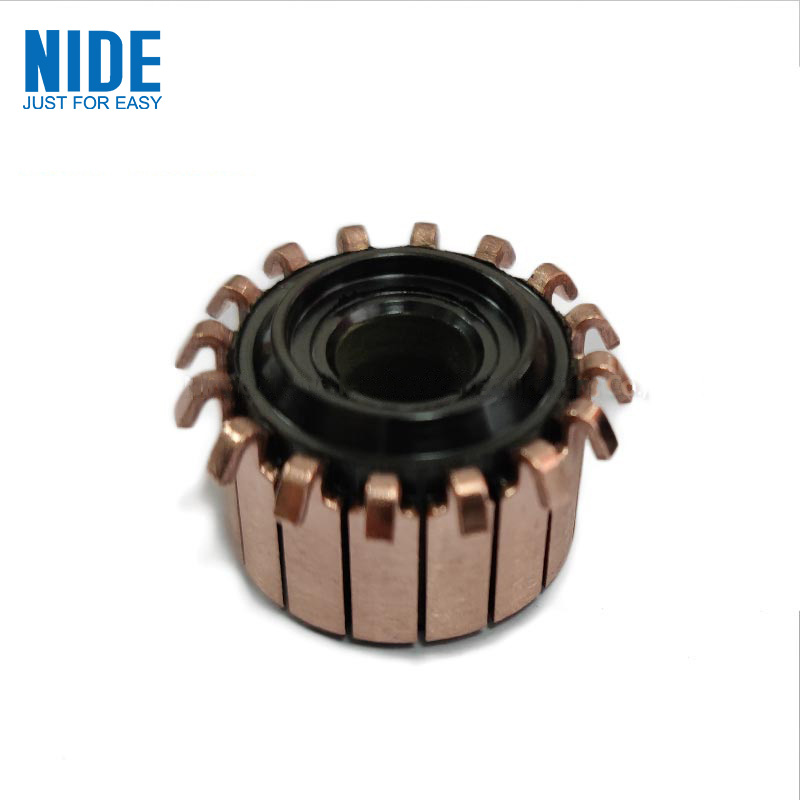

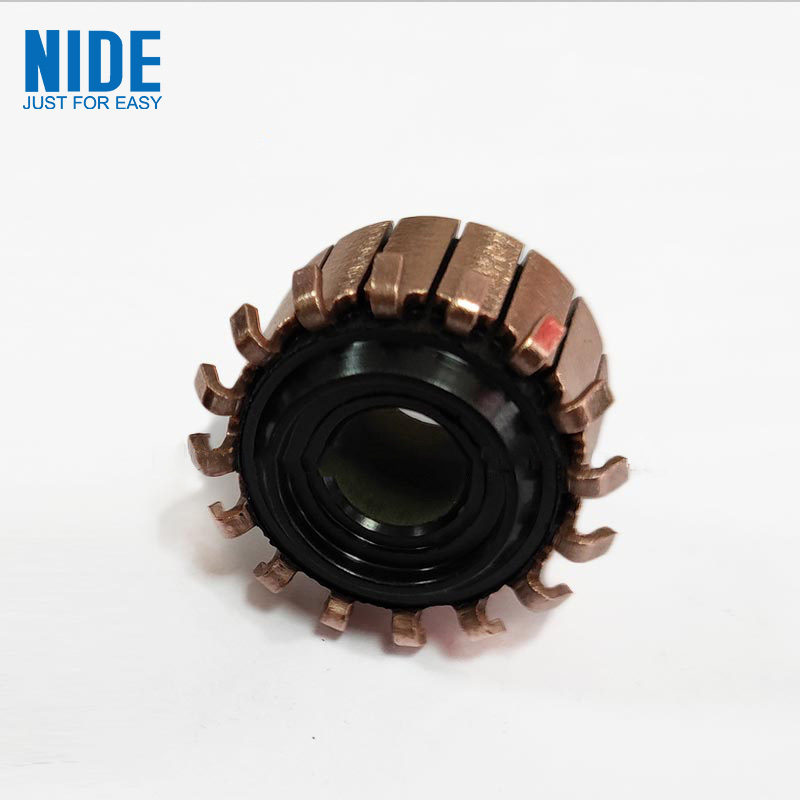

I henhold til de forskjellige stilene til kommutatoren og forskjellige interne låsedesign, er Juicer Motor-kommutator delt inn i en integrert kommutator og en flat kommutator. Den integrerte kommutatoren er sylindrisk og kobberstrimmelen er parallell med hullet. Den er preget av enkel struktur og produksjonseffektivitet. høy. Det er tre grunnleggende stiler av integrerte kommutatorer: kobber og glimmer, glimmerstøpte og støpte skall. Plankommutatoren ser ut som en vifte, med kobberstenger med et viftetverrsnitt vinkelrett på hullet.
Modell nr. |
OD |
ID (mm) |
Total høyde |
Segmentlengde |
Krok/Riser dia. |
Bar nr. |
S-02001 |
37.5 |
φ13 |
24 |
20.5 |
38.5 |
32 |
S-03002 |
15.75 |
φ13 |
11.25 |
9.5 |
16 |
24 |
S-03003 |
24 |
φ9 |
17 |
14 |
25 |
24 |
S-03003B |
24.5 |
φ10 |
17.5 |
14 |
25.5 |
24 |
S-03003C |
24.5 |
φ10 |
17.5 |
14 |
25.5 |
24 |
S-02004 |
24 |
φ9 |
15 |
13 |
24.5 |
24 |
S-03004A |
23.2 |
φ9 |
15 |
13 |
24 |
24 |
S-03005 |
24 |
φ9 |
17 |
14 |
25 |
24 |
S-03005A |
24 |
φ9 |
17 |
14 |
25 |
24 |
S-03006 |
37.5 |
φ13 |
26 |
23 |
38.5 |
32 |
S-03007 |
25.5 |
φ10 |
17 |
14 |
26.5 |
24 |
S-03007B |
25.5 |
φ10 |
17 |
14 |
26.5 |
24 |
S-03008 |
23.5 |
φ9 |
14 |
12 |
24 |
24 |
S-03009 |
24 |
φ9 |
16.6 |
14 |
29 |
24 |
DZQD-RZ32-010 |
28.5 |
φ12 |
17.5 |
16 |
34.3 |
24 |
S-03011 |
23.5 |
φ9 |
17.5 |
14 |
28 |
24 |
DZQD-RZ32-012 |
23.5 |
φ10 |
18 |
16.4 |
28.5 |
24 |
S-03013 |
23 |
φ8 |
16 |
14 |
23.5 |
24 |
S-03014 |
28.5 |
φ11 |
20 |
17 |
29.5 |
24 |
S-03015 |
22.5 |
φ9 |
17.5 |
17.2 |
30 |
10 |
S-03016 |
28 |
φ14 |
20 |
19.2 |
36.8 |
12 |
S-03016A |
28 |
φ14.2 |
20 |
19.2 |
36.8 |
12 |
S-03017 |
28.5 |
φ9 |
17.5 |
15 |
29.5 |
24 |
S-03018 |
34.3 |
φ13 |
22 |
20.5 |
41.5 |
24 |
S-03019 |
24.5 |
φ10 |
17.5 |
14 |
25.5 |
24 |
S-03019A |
24.5 |
φ10 |
17.5 |
14 |
25.5 |
24 |
S-03020 |
28.5 |
φ11 |
17 |
14 |
29.5 |
24 |
S-03021 |
20.5 |
φ10 |
18 |
13.5 |
30.5 |
12 |
QZQC-RZ12-022 |
20.5 |
φ10 |
17.8 |
13.5 |
26 |
12 |
S-03024 |
40.4 |
φ13 |
24 |
20 |
42 |
50 |
S-03025 |
23.2 |
φ8 |
17.5 |
17 |
30 |
12 |
QZQC-RZ32-026 |
20.2 |
φ8 |
14.6 |
14.1 |
25 |
16 |
QZQC-RZ32-026A |
20.2 |
φ8 |
14.6 |
14.1 |
25.5 |
16 |
QZQC-RZ12-027 |
18.9 |
φ8 |
14.5 |
12.8 |
24 |
12 |
S-03028 |
15.5 |
φ7 |
11.4 |
11.7 |
20 |
9 |
S-03030 |
22.5 |
φ9.2 |
18 |
17.7 |
30.6 |
10 |
S-03031 |
22.5 |
φ12 |
21 |
20.5 |
30.5 |
10 |
S-03032 |
28.5 |
φ12 |
17.5 |
14.5 |
29.5 |
24 |
S-03033 |
30 |
φ10 |
20 |
17 |
35.5 |
24 |
S-03033A |
30 |
φ11 |
21 |
18 |
36 |
24 |
S-03033B |
30 |
φ11 |
21 |
18.5 |
36 |
24 |
S-03033C |
30 |
φ11 |
21 |
18.5 |
36 |
24 |
JZQC-RZ32-037 |
22 |
φ8 |
16 |
14.2 |
27 |
16 |
S-03038 |
35.4 |
φ14 |
42.5 |
38 |
48 |
23 |
S-03038A |
35.4 |
φ14 |
42.5 |
38 |
48 |
23 |
S-03044 |
22.5 |
φ10 |
17.5 |
17 |
28.5 |
10 |
S-03045 |
35.5 |
φ15,75 |
23.5 |
20 |
46 |
19 |
S-03046A |
37.5 |
φ14 |
42 |
38 |
49.5 |
23 |
S-03046B |
37.5 |
φ14 |
42 |
38 |
49.5 |
23 |
S-03047 |
45 |
φ15.5 |
50 |
44.4 |
62 |
21 |
S-03048 |
34 |
φ10.2 |
38.5 |
34.5 |
46.5 |
23 |
S-03050 |
15 |
φ5 |
16.5 |
15.5 |
20 |
12 |
Motorkommutatoren er mye brukt i elektroverktøy, husholdningsapparater, biler, motorsykkelmotorer og andre felt; samleringer, kullbørsteholdere, ledningskort har ulike spesifikasjoner og modeller.
Juicer Motor kommutator for hvitevarer
