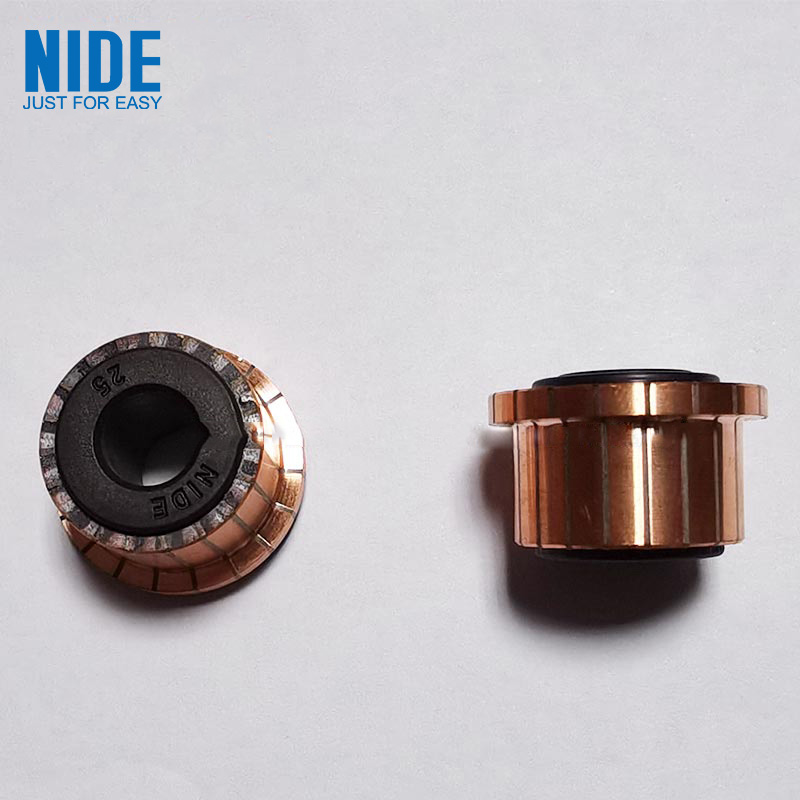

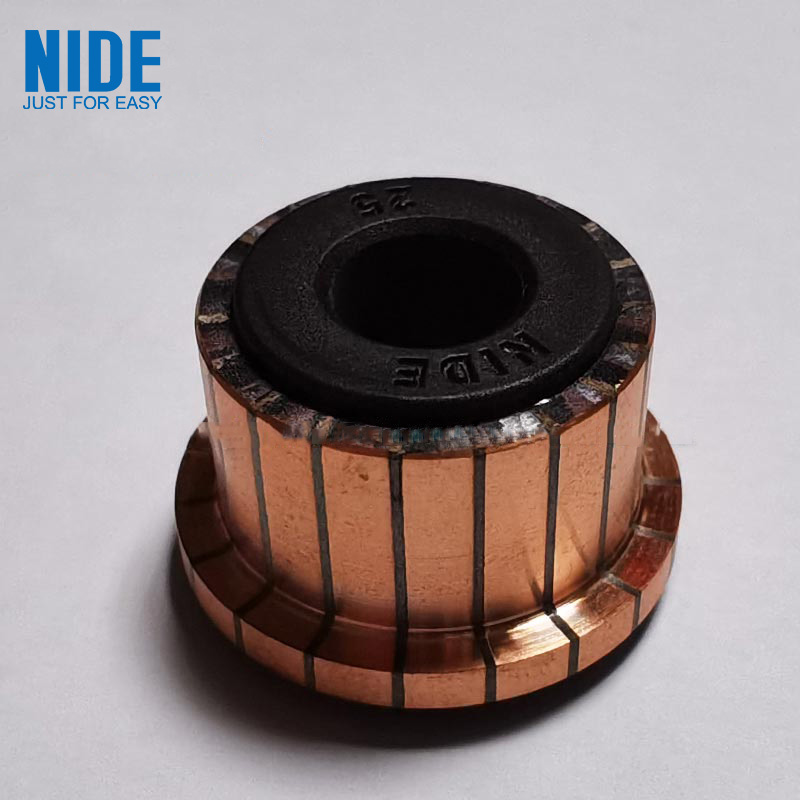

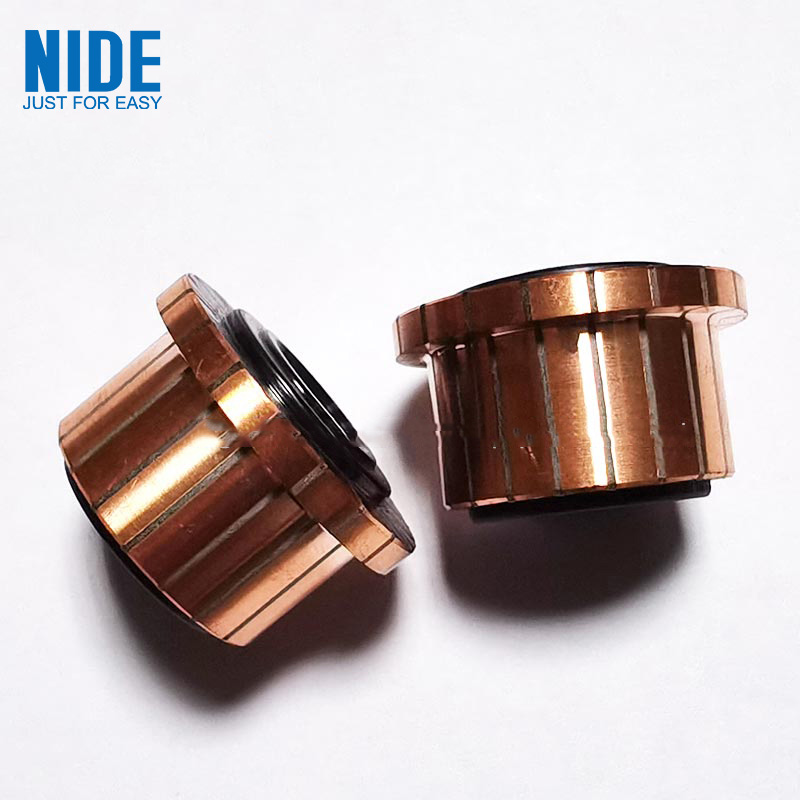

Power Tools Segment-kommutatoren inkluderer en plastbase og en kommuterende kobberplate av sportype. Toppen av kommuterende kobberplate av sportypen er utstyrt med et sveisetrådtrinn. De tilstøtende kommuterende kobberplatene av sportypen er isolert og isolert av glimmerplater. Senteret har et øvre sylindrisk indre hull og et nedre sylindrisk indre hull koaksialt anordnet, og hulldiameteren til det øvre sylindriske hullet er mindre enn det nedre sylindriske hullet,
Modell nr. |
OD(mm) |
ID (mm) |
Total høyde (mm) |
Segmentlengde (mm) |
Krok/stigningsdia.(mm) |
Bar nr. |
DZQC-RZ32-067 |
22.4 |
φ10 |
17 |
14.7 |
27.5 |
24 |
S-03067A |
22.4 |
φ12 |
17 |
14.7 |
17.4 |
24 |
S-03068 |
28.5 |
φ12 |
17.5 |
14 |
29.5 |
24 |
S-03068A |
29.5 |
φ12 |
17.5 |
14 |
29.7 |
24 |
S-03069 |
28.5 |
φ12 |
18.5 |
16 |
22.5 |
24 |
S-03070 |
37.5 |
φ13 |
27 |
24.2 |
45.5 |
32 |
S-03071 |
35.5 |
φ13 |
27.5 |
23 |
37.2 |
32 |
S-03074 |
28.3 |
φ12 |
20 |
17 |
29 |
24 |
S-03079 |
23 |
φ8 |
19 |
19 |
30.8 |
12 |
S-03080 |
20.5 |
φ10 |
15 |
14.1 |
26 |
10 |
S-03081 |
32.5 |
φ15 |
32.5 |
28 |
46 |
25 |
QZQA-RZ12-081A |
32.5 |
φ15 |
32.5 |
28 |
46 |
25 |
S-03082 |
18.5 |
φ8 |
14 |
13.5 |
24 |
12 |
S-03082A |
18.5 |
φ8 |
14 |
13.5 |
24 |
12 |
S-03083 |
23 |
φ9 |
15 |
13 |
24 |
24 |
S-03083A |
23 |
φ10 |
15 |
13 |
24 |
24 |
S-03084 |
23.2 |
φ8 |
17.5 |
17.3 |
30 |
14 |
S-03085 |
22.5 |
φ8 |
16 |
15 |
28.5 |
10 |
Power Tools Segment-kommutatoren er mye brukt i bilindustrien, husholdningsapparater, elektroverktøy og andre felt.
Power Tools Segment-kommutatoren harfunksjon av Effektivt forbedre mekanisk styrke og overhastighetsytelse.
